回转支撑轴承

四点接触球转盘轴承主要由内、外圈、单列钢球、保持架（或隔板）、密封装置等组成。内、外圈可以是整体式结构，也可以是分体式结构。整体式圈刚性较大，分体式结构调整较方便，两分体式圈出厂时用螺栓固定在一起。

关键词：移动机器人 | AGV整车系统 | 磁导航系统

功能特点参数表图纸下载附件

产品介绍：

四点接触球转盘轴承一般带有保持架（或隔板），满球结构只用于重载工况，因为满球结构承载能力强，但摩擦力也大，容易划伤钢球表面。

四点接触球转盘轴承/回转支承的基本结构有无齿式、外齿式、内齿式，均具有较高的静载荷能力。

应用：

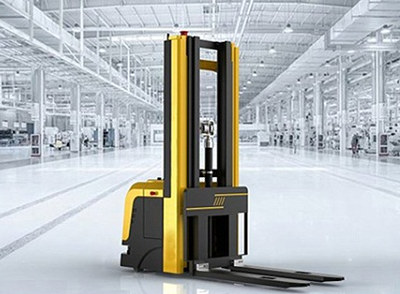

叉车 AGV：叉车AGV面临的运行环境比较复杂，因此用于驱动轮的AGV（自动导引车）回转轴承也需要更强的稳定性，表面也需要进行特殊处理以面对特殊的环境。

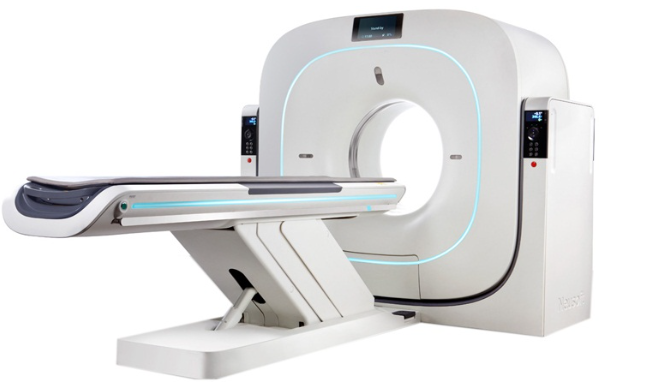

CT：CT机在运转过程中，X射线管和探测器同时围绕患者旋转，产生断层图像，医生通过这些图像获取诊断所需的重要信息。
在CT机高速旋转过程中，为保证安静的医疗环境，低噪音、高运转精度的医疗设备回转轴承（转盘轴承）极其重要。

产品参数（规格）：

齿轮基本参数表

跨距及偏差相关参数表格

型号	跨距（Wx）	跨测齿数 Across (K)	上偏差 (Es)	下偏差 (Es)
TEC - 150P750SP	57.66	13	无明确单位标注（按上下文应为 mm）	无明确单位标注（按上下文应为 mm）
TEC - 167P400SP	7.9	13	-0.198	无明确单位标注（按上下文应为 mm）
TEC - 167	87.83	12	-0.320	无明确单位标注（按上下文应为 mm）
TEC - 300	103.6	14	无明确单位标注（按上下文应为 mm）	无明确单位标注（按上下文应为 mm）
TEC - 410	14.74	20	未明确说明上偏差对应信息（表格中名称为 Etes Wk Ebei 与其他不同）	未明确说明下偏差对应信息（表格中名称为 Etes Wk Ebei 与其他不同）

精度相关参数表格
