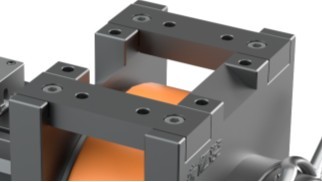

高强度合金框架结构，承载能力更强。
卧式驱动轮不带转向
我们提供高稳定性的卧式舵轮，此款产品不带转向功能，适用于各种工业环境，具备出色的控制性能，主要负责设备的移动和行走功能。
关键词：移动机器人 | AGV整车系统 | 磁导航系统
功能特点
参数表
图纸下载
附件
产品介绍：
卧式舵轮不带转向采用紧凑型设计，兼具高稳定性与灵活驱动特性，尤其适用于AGV（自动导引车）、自动化产线及物流设备。该产品专注于前后直线运动控制，不具备自主转向能力，通常需搭配转向轮或其他转向组件实现复杂路径控制。
卧式舵轮不带转向采用紧凑型设计，兼具高稳定性与灵活驱动特性，尤其适用于AGV（自动导引车）、自动化产线及物流设备。该产品专注于前后直线运动控制，不具备自主转向能力，通常需搭配转向轮或其他转向组件实现复杂路径控制。
1. 可选平行轴齿轮和行星减速机，结构紧凑，噪音小，输出扭矩大；
2. 卧式驱动轮系列(轮子直径mm命名)：150,167,198,210,220,250,270,280,300,350,410,500,600全范围应用覆盖；
3. 卧式驱动轮承载范围：600kg-20000kg各系列；
4. 12V-96V输入电压范围，此款舵轮不带转向；
5. 可选聚氨酯轮子或者橡胶轮子结构；
6. 可选直流有刷、交流异步、永磁伺服电机，功率范围400W-15KW；
7. 可选零部件：减震弹簧、限位开关、原定开关、增量/绝对值编码器、电位器等部件。
产品详细信息

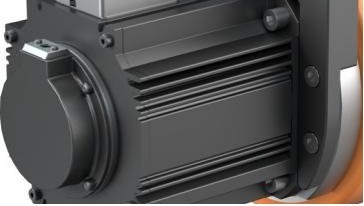

高性能TEC系列电机提供强劲驱动。
|
型号 |
额定电压 (V) |
功率 (W) |
额定电流 (A) |
转速 (RPM) |
额定扭矩 (Nm) |
减速比 |
输出扭矩 (Nm) |
最大扭矩 (Nm) |
最大负载 (Kg) |
|
TEC-150 |
48 |
750 |
18 |
3000 |
2.4 |
21 |
40 |
114 |
600 |
|
48 |
1000 |
27 |
3000 |
32 |
21 |
54 |
114 |
600 |
|
|
TEC-167 |
24 |
400 |
18.4 |
3000 |
1.27 |
21 |
23 |
69 |
800 |
|
24 |
400 |
18.4 |
3000 |
1.27 |
32 |
35 |
105 |
800 |
|
|
48 |
750 |
18 |
3000 |
2.4 |
21 |
40 |
120 |
800 |
|
|
48 |
1000 |
26.4 |
3000 |
3.18 |
32 |
88 |
240 |
800 |
|
|
TEC-198 |
48 |
3000 |
68 |
3000 |
9.55 |
32 |
260 |
576 |
1500 |
|
TEC-220 |
48 |
750 |
18 |
3000 |
2.4 |
28 |
58 |
174 |
1000 |
|
48 |
750 |
18 |
3000 |
2.4 |
40 |
82 |
246 |
1000 |
|
|
48 |
1000 |
26.4 |
3000 |
3.18 |
40 |
102 |
306 |
1000 |
|
|
TEC-250 |
48 |
1500 |
35 |
2000 |
7.16 |
27 |
165 |
480 |
1600 |
|
48 |
1500 |
35 |
2000 |
7.16 |
40 |
245 |
735 |
1600 |
|
|
48 |
2000 |
50 |
2000 |
9.55 |
27 |
220 |
480 |
1600 |
|
|
48 |
2000 |
50 |
2000 |
9.55 |
40 |
325 |
880 |
1600 |
|
|
TEC-270 |
48 |
2500 |
55 |
2000 |
11.9 |
28 |
284 |
872 |
2000 |
|
48 |
2500 |
55 |
2000 |
11.9 |
40 |
405 |
1040 |
2000 |
|
|
TEC-300 |
48 |
3000 |
74 |
2500 |
12 |
21 |
214 |
642 |
3000 |
|
48 |
3000 |
74 |
2500 |
12 |
40 |
408 |
1080 |
3000 |
|
|
48 |
4000 |
96 |
2500 |
15 |
21 |
268 |
780 |
3000 |
|
|
48 |
4000 |
96 |
2500 |
15 |
40 |
510 |
1080 |
3000 |
|
|
TEC-410 |
48 |
5800 |
150 |
2000 |
27 |
40 |
918 |
3060 |
6000 |
|
48 |
5800 |
150 |
2000 |
27 |
70 |
1610 |
3060 |
6000 |
|
|
48 |
7500 |
208 |
2000 |
35 |
40 |
1190 |
2980 |
6000 |
|
|
48 |
7500 |
208 |
2000 |
35 |
70 |
2080 |
3060 |
6000 |
|
|
TEC-600 |
48 |
8000 |
196 |
2000 |
40 |
120 |
4080 |
6400 |
12000 |
|
72 |
9000 |
196 |
1500 |
48 |
82.87 |
3356 |
10000 |
20000 |
PDF下载
-
文件大小: 262.9KB
-
文件大小: 289.6KB
-
文件大小: 305.0KB
-
文件大小: 284.8KB
-
文件大小: 306.5KB
-
文件大小: 302.6KB
-
文件大小: 314.5KB
-
文件大小: 268.6KB
-
文件大小: 275.2KB
六大质量保证
专业技术团队
熟练的技术人员
先进的生产设备
经验丰富的生产人员
严格的测试程序
工厂实力
常见问题
卧式行走轮适用于哪些应用？
卧式行走轮广泛应用于AGV、移动机器人、重型设备和机场地面支援车辆等需要高精度控制和稳定操作的场合。
卧式行走轮的承载能力是多少？
承载能力因具体型号而异。建议联系技术支持以获取详细参数信息。
卧式行走轮的耐用性如何？
卧式行走轮采用高质量材料和高性能电机制造，提供卓越的耐用性和稳定性能，即使在恶劣环境中也能保持长时间的良好表现。
