重型工业设备：适用于重型工业设备，提供可靠的动力支持。

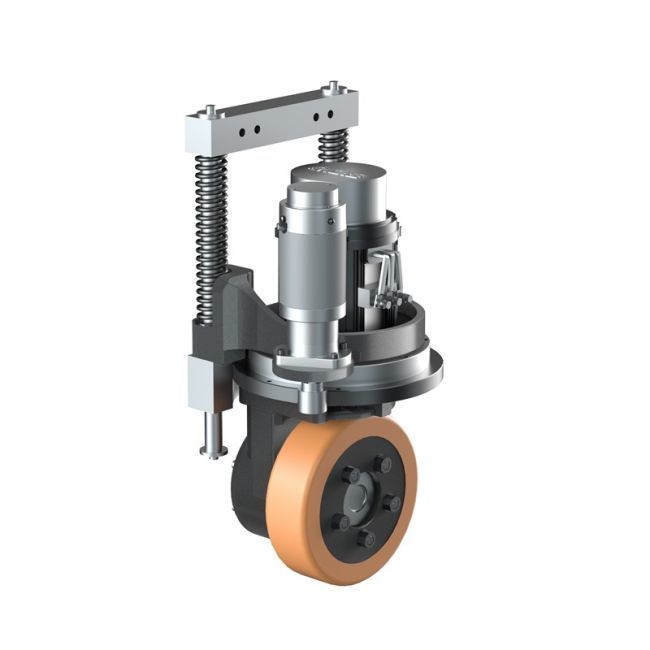

卧式行星减速驱动轮
我们提供高负载、精确控制的卧式行星减速驱动轮，特别适用于对高扭矩输出和精确运动有严格要求的工业机器人和自动化设备。凭借22年的生产和研发经验，我们是中国最大的移动机器人核心部件供应商之一。
关键词：移动机器人 | AGV整车系统 | 磁导航系统
功能特点
参数表
图纸下载
附件
产品描述：
卧式行星减速机舵轮采用行星减速机与高刚性轮体一体化设计，专为高扭矩输出与精密运动控制场景打造。其行星齿轮结构实现95%以上传动效率，赋予设备在重载工况下的稳定动力输出，成为工业自动化领域高效驱动的核心组件。
1. 结构紧凑，噪音小，输出扭矩大；
2. 卧式驱动轮系列(轮子直径mm命名)：150,167,198,220,250,270,300,410,600全范围应用覆盖；
3. 卧式驱动轮承载范围：600kg-20000kg各系列；
4. 12V-96V输入电压范围，卧式带转向/不带转向；
5. 可选聚氨酯轮子或者橡胶轮子结构；
6. 可选直流有刷、交流异步、永磁伺服电机，功率范围400W-15KW；
7. 可选零部件：减震弹簧、限位开关、原定开关、增量/绝对值编码器、电位器等部件。
应用

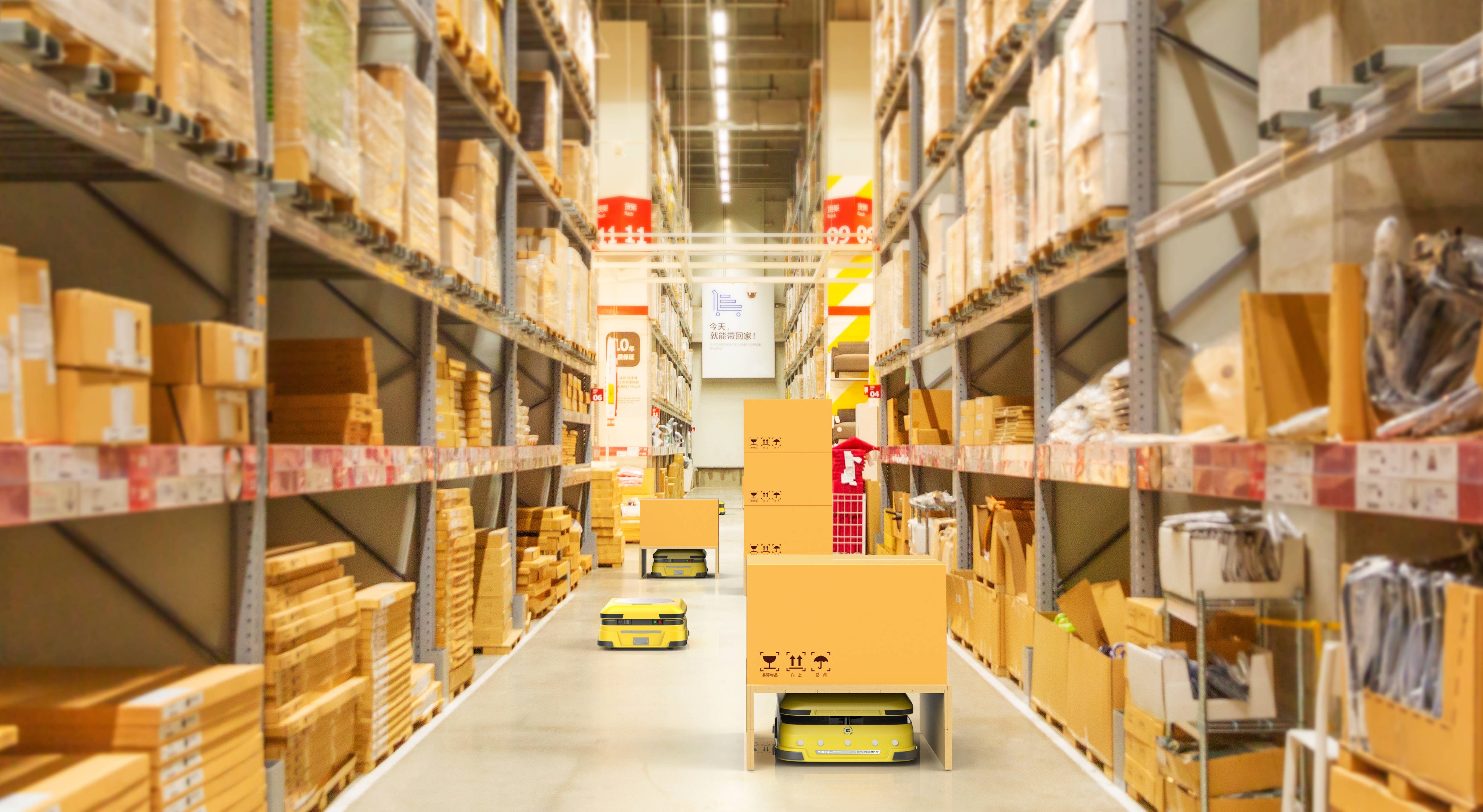

物流处理：为物流和处理设备提供精确控制和高扭矩输出。
| 型号 | 额定电压 (V) | 功率 (W) | 额定电流 (A) | 转速 (RPM) | 额定扭矩 (Nm) | 减速比 | 输出扭矩 (Nm) | 最大扭矩 (Nm) | 最大负载 (Kg) |
| TEC-150 | 48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 114 | 600 |
| 48 | 1000 | 27 | 3000 | 32 | 21 | 54 | 114 | 600 | |
| TEC-167 | 24 | 400 | 18.4 | 3000 | 1.27 | 21 | 23 | 69 | 800 |
| 24 | 400 | 18.4 | 3000 | 1.27 | 32 | 35 | 105 | 800 | |
| 48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 120 | 800 | |
| 48 | 1000 | 26.4 | 3000 | 3.18 | 32 | 88 | 240 | 800 | |
| TEC-198 | 48 | 3000 | 68 | 3000 | 9.55 | 32 | 260 | 576 | 1500 |
| TEC-220 | 48 | 750 | 18 | 3000 | 2.4 | 28 | 58 | 174 | 1000 |
| 48 | 750 | 18 | 3000 | 2.4 | 40 | 82 | 246 | 1000 | |
| 48 | 1000 | 26.4 | 3000 | 3.18 | 40 | 102 | 306 | 1000 | |
| TEC-250 | 48 | 1500 | 35 | 2000 | 7.16 | 27 | 165 | 480 | 1600 |
| 48 | 1500 | 35 | 2000 | 7.16 | 40 | 245 | 735 | 1600 | |
| 48 | 2000 | 50 | 2000 | 9.55 | 27 | 220 | 480 | 1600 | |
| 48 | 2000 | 50 | 2000 | 9.55 | 40 | 325 | 880 | 1600 | |
| TEC-270 | 48 | 2500 | 55 | 2000 | 11.9 | 28 | 284 | 872 | 2000 |
| 48 | 2500 | 55 | 2000 | 11.9 | 40 | 405 | 1040 | 2000 | |
| TEC-300 | 48 | 3000 | 74 | 2500 | 12 | 21 | 214 | 642 | 3000 |
| 48 | 3000 | 74 | 2500 | 12 | 40 | 408 | 1080 | 3000 | |
| 48 | 4000 | 96 | 2500 | 15 | 21 | 268 | 780 | 3000 | |
| 48 | 4000 | 96 | 2500 | 15 | 40 | 510 | 1080 | 3000 | |
| TEC-410 | 48 | 5800 | 150 | 2000 | 27 | 40 | 918 | 3060 | 6000 |
| 48 | 5800 | 150 | 2000 | 27 | 70 | 1610 | 3060 | 6000 | |
| 48 | 7500 | 208 | 2000 | 35 | 40 | 1190 | 2980 | 6000 | |
| 48 | 7500 | 208 | 2000 | 35 | 70 | 2080 | 3060 | 6000 | |
| TEC-600 | 48 | 8000 | 196 | 2000 | 40 | 120 | 4080 | 6400 | 12000 |
| 72 | 9000 | 196 | 1500 | 48 | 82.87 | 3356 | 10000 | 20000 |
PDF下载
-
文件大小: 384.1KB
-
文件大小: 376.2KB
-
文件大小: 405.0KB
-
文件大小: 349.9KB
-
文件大小: 372.4KB
-
文件大小: 419.6KB
-
文件大小: 421.4KB
-
文件大小: 399.0KB
-
文件大小: 507.7KB
六大质量保证
专业技术团队
熟练的技术人员
先进的生产设备
经验丰富的生产人员
严格的测试程序
工厂实力
常见问题
卧式行星减速驱动轮的扭矩输出能力是多少？
我们的驱动轮设计旨在即使在高负载下也能提供卓越的扭矩输出，适合重载应用。
该产品适用于哪些应用环境？
卧式行星减速驱动轮特别适合需要严格控制精度的高负载应用，广泛应用于工业机器人和自动化设备中。
如何确保卧式行星减速驱动轮的稳定性？
我们使用高强度材料和严格的质量控制，以确保产品在各种恶劣环境中的稳定性和可靠性。
