AGV行走系统动力学计算与驱动选型指南：从整车阻力到舵轮、电机及驱动器匹配
发布时间：
2026-07-02
前言

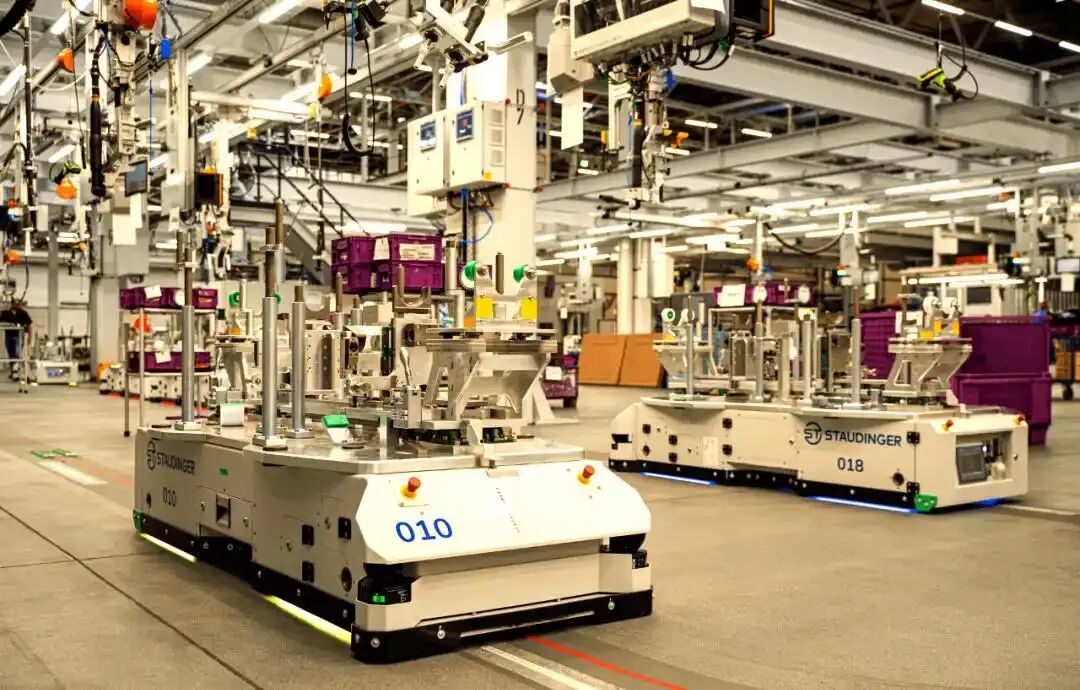

AGV（自动导引车）和AMR（自主移动机器人）的运行性能，很大程度上取决于驱动系统的设计是否合理。驱动轮提供牵引力，低压伺服电机输出动力，减速机构完成扭矩放大，驱动器负责精准控制，四者共同决定了整车的加速能力、爬坡能力、定位精度以及长期运行可靠性。
在实际项目中，很多驱动系统问题并非源于电机性能不足，而是整车动力学计算不完整。例如，只按照额定载荷选择电机，而忽略滚动阻力、坡度阻力、加速惯性以及驱动轮附着能力，最终容易出现起步困难、电机过载、舵轮打滑或整车运行效率偏低等问题。

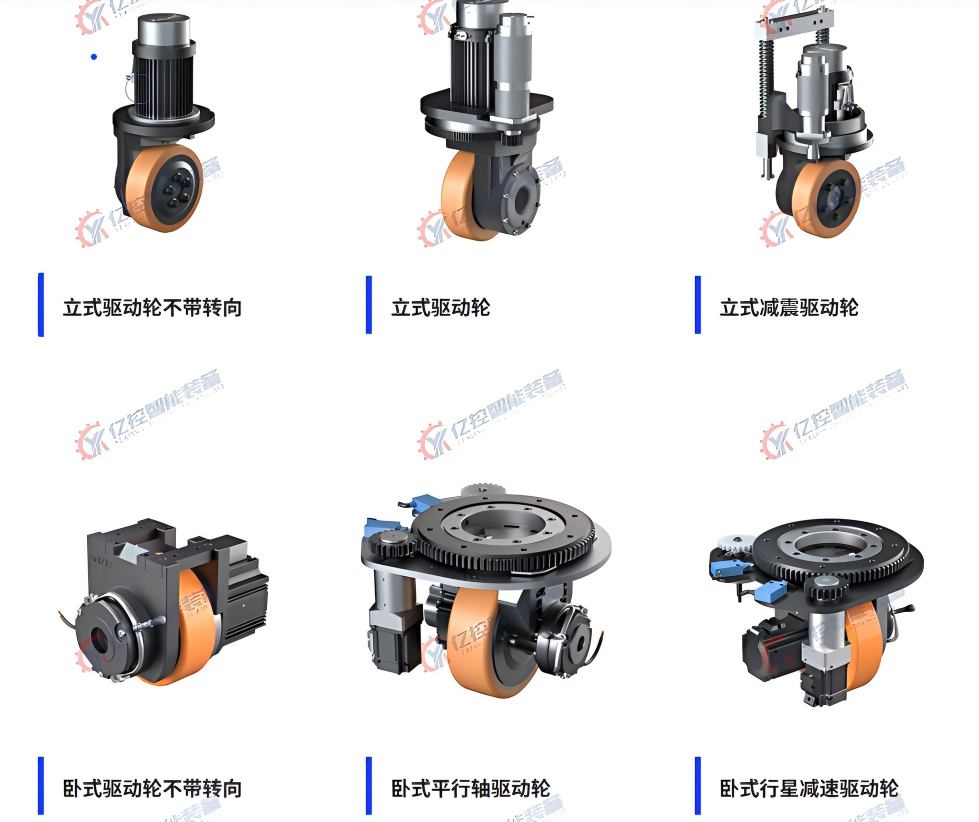

作为国内较早专注移动机器人驱动系统研发与制造的企业，亿控智能长期深耕AGV舵轮、差速驱动轮、低压伺服电机、伺服驱动器及整套移动机器人驱动系统。本文结合工程实践经验及《机械设计手册》相关计算方法，对AGV驱动系统的动力学计算过程进行系统梳理，为设备研发和选型提供参考。
一、AGV整车行驶阻力分析
对于运行速度通常不超过1m/s的工业AGV，空气阻力可以忽略不计。因此，驱动系统所需要克服的主要阻力包括滚动阻力、坡度阻力和加速惯性阻力三部分。
整车驱动力应满足：
F驱 ≥ Ff + Fθ + Fa
其中：
F驱——驱动轮总牵引力（N）
Ff——滚动阻力（N）
Fθ——坡度阻力（N）
Fa——加速惯性阻力（N）
只有驱动力大于整车阻力，AGV才能实现稳定启动、持续运行及正常爬坡。
二、滚动阻力计算
滚动阻力主要来源于车轮与地面接触时产生的弹性变形，是AGV持续运行过程中最基本的阻力来源。
计算公式如下：
Ff = (f × G) ÷ r
其中：
f——滚动阻力因数
G——整车重力（N）
r——驱动轮半径（m）
工程中常用参数如下：
聚氨酯轮配环氧地坪：0.0018～0.0025m
钢轮：0.0010～0.0015m
需要特别注意的是，部分设计资料中滚动阻力因数采用厘米（cm）作为单位，工程计算时必须统一换算为米（m），否则计算结果会产生100倍左右的误差。
三、坡度阻力计算
工业AGV通常设计2%左右的爬坡能力。
由于坡度较小，可采用小角度近似：
sinθ≈tanθ≈坡度百分比
因此坡度阻力可简化为：
Fθ = 0.02 × G
例如，一台总质量500kg的AGV：
G = 500 × 9.81 = 4905N
则坡度阻力约为：98.1N
对于更大坡度，应采用实际三角函数计算，以提高计算精度。
四、加速惯性阻力
AGV频繁启停，加速度产生的惯性载荷通常占据较大比例。
根据牛顿第二定律：
Fa = M × a
其中：
M——整车质量（kg）
a——设计加速度（m/s²）
一般推荐参数如下：
普通物流AGV：0.5m/s²
人机协作机器人：0.2～0.3m/s²
降低加速度虽然会延长启动时间，但能够有效减小驱动系统峰值负载，提高整机稳定性。
五、整车阻力计算实例
5.1 已知设计参数
项目 | 参数 |
|---|---|
整车质量 | 500 kg |
驱动轮半径 | 65 mm |
滚动阻力因数 | 0.002 m |
设计坡度 | 2% |
加速度 | 0.5 m/s² |
5.2 阻力计算结果汇总
阻力类型 | 计算结果 |
|---|---|
整车重力 G | 4905 N |
滚动阻力 Ff | 150.92 N |
坡度阻力 Fθ | 98.10 N |
加速阻力 Fa | 250 N |
总阻力 ΣF | 499.02 N |
5.3 设计结论
整车最大运行阻力约为 499 N，驱动系统选型时应以该值作为基础边界条件，并在工程设计中预留 20%～50%安全裕量，用于覆盖启动冲击、地面波动及长期运行损耗。
工程提示
在实际AGV项目中，驱动系统失效往往不是发生在“计算平均工况”，而是发生在“起步 + 坡道 + 加速叠加的瞬态工况”。因此工程选型必须以峰值阻力为准，而不是平均功耗。
六、驱动轮输出扭矩计算
驱动轮输出扭矩由低压伺服电机经过减速机构放大后获得。
计算公式：
T轮 = Tm × i × η
其中：
T轮——驱动轮输出扭矩（Nm）
Tm——电机额定扭矩（Nm）
i——减速比
η——减速机效率
通常情况下：
行星减速机效率约为0.85；
蜗轮蜗杆减速机效率一般为0.60～0.70。
不同类型减速机构效率差异较大，计算时不能直接套用同一参数。
七、驱动轮牵引力计算
驱动轮输出扭矩可进一步换算为牵引力：
F = T ÷ r
对于双驱AGV：
F总 = 2 × F
多驱底盘则根据驱动轮数量进行累加。
例如：
电机额定扭矩0.4Nm；
减速比30；
减速机效率0.85；
驱动轮半径65mm。
则：输出扭矩约10.2Nm；单驱动轮最大牵引力约157N。
这一参数直接决定整车能够克服的最大运行阻力。
八、AGV最高运行速度计算
AGV理论最高速度可由电机转速和减速比计算得到：
V = (2 × π × r × n) ÷ i
其中：
n——电机额定转速（rpm）
例如：
2500rpm；
减速比30；
驱动轮半径65mm。
理论最高速度约为34m/min，即约0.57m/s。
若速度不足，可适当提高电机转速或降低减速比，但需要同步校核驱动轮输出扭矩是否满足整车需求。
九、电机功率校核
完成扭矩计算后，还应校核电机额定功率。
计算公式：
P = (T × n) ÷ 9550
例如：
额定扭矩0.4Nm；
额定转速2500rpm。
计算得到：
约0.105kW。
工程项目通常建议：
电机额定扭矩预留1.2～1.5倍安全系数；
额定功率同样建议保留20%～50%的设计裕量，以应对长期连续运行及冲击载荷。
十、多轮底盘驱动轮预紧力计算

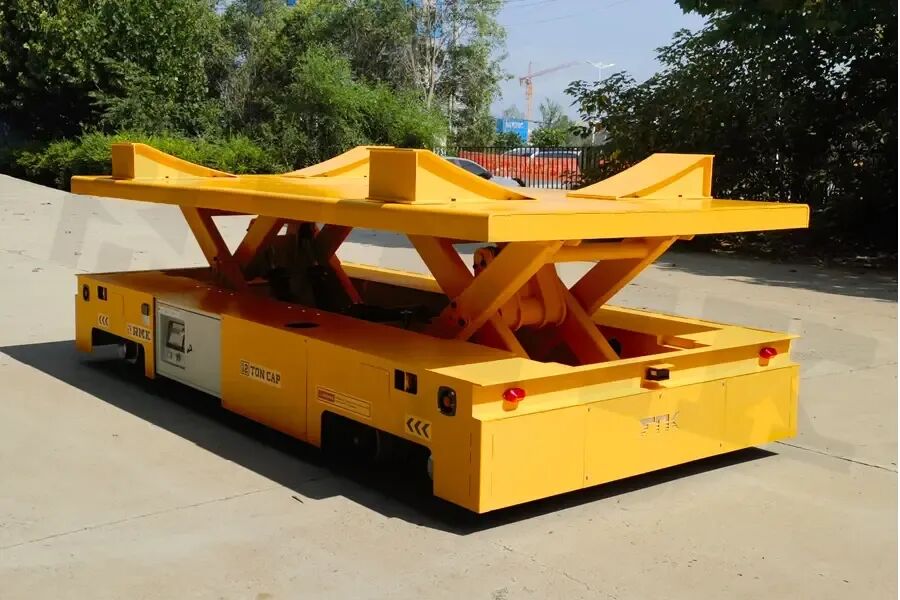

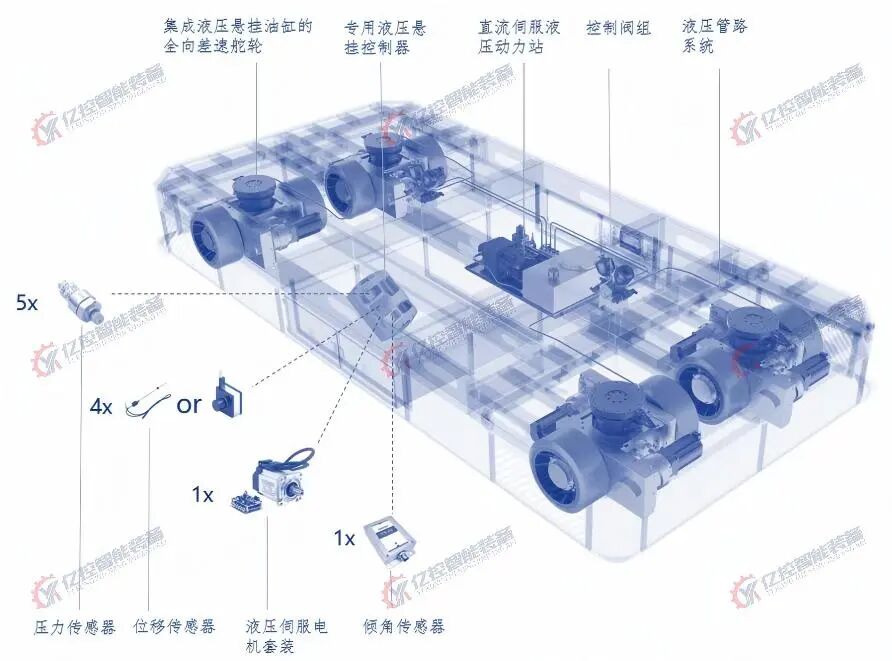

四轮、六轮及重载AGV通常采用浮动驱动结构，以保证驱动轮始终保持足够的接地压力。
驱动轮不发生打滑应满足：
μ × FN ≥ F
因此：
FN ≥ F ÷ μ
其中：
μ——轮胎与地面的附着系数。
例如：
单轮牵引力157N；
地面附着系数0.54。
则：
最小预紧力约291N。
实际工程中建议增加约10%的预紧余量，因此可选择额定弹力320N左右的弹簧，以补偿长期使用带来的疲劳衰减。
常见附着系数可参考：
干燥环氧地坪：0.75
潮湿混凝土：0.35
干燥碎石：0.65
干燥土路：0.54
潮湿路面：0.30
冰雪路面：0.25
十一、AGV驱动系统标准选型流程
一套完整的驱动系统通常按照以下流程完成设计：
首先确定整车质量、最高速度、加速度、最大爬坡能力及驱动轮尺寸。
随后计算滚动阻力、坡度阻力及加速惯性阻力，并求得整车总阻力。
根据驱动轮数量计算单轮所需牵引力，再进一步计算驱动轮输出扭矩。
结合减速比反推低压伺服电机所需额定扭矩，并同步完成驱动器容量匹配。
最后校核整车最高速度、驱动轮附着能力及弹簧预紧力，形成完整的驱动系统设计方案。
十二、工程设计中的注意事项
在AGV项目开发过程中，驱动系统性能往往受到多个因素共同影响，而不仅仅取决于电机功率。
首先，应严格区分滚动阻力因数与附着系数，两者物理意义完全不同，不能混淆使用。
其次，不同减速机构效率差异较大，行星减速机与蜗轮蜗杆减速机不能采用相同效率参数。
此外，电机和驱动器的选型不能仅依据理论计算值，而应充分考虑长期连续运行、频繁启停及冲击负载等实际工况，合理预留安全系数。
对于多驱动轮底盘，还应重点关注驱动轮接地压力和附着能力，避免由于轮压不足导致打滑，从而影响整车定位精度和运行稳定性。
结语
AGV驱动系统的设计不仅是电机选型，更是整车动力学、机械结构、电气驱动及控制系统协同优化的过程。从整车阻力分析、驱动轮牵引力计算，到低压伺服电机、减速机构、驱动器及驱动轮结构设计，每一个环节都会直接影响整车的运行性能和可靠性。
