亿控智能|AGV核心行走部件深度解析：差速轮、舵轮与脚轮的技术应用与选型逻辑
发布时间：
2026-06-12
在智能制造与厂内物流自动化场景中，AGV的行走系统直接决定整机的运动精度、承载能力、空间适应性与成本控制。差速轮、舵轮、脚轮作为AGV行走机构的三大核心部件，其技术特性、适配场景与选型逻辑，是AGV设计与应用的关键技术要点。本文基于工业级应用实践，对三类部件进行系统性技术拆解与深度分析。
一、差速轮：差速驱动方案的技术特性与应用边界
差速轮是AGV动力输出的核心执行部件，差速驱动是中小载荷AGV最主流的动力方案，通过左右两轮的转速差实现转向与运动控制。
1.1 差速驱动核心运动原理差速驱动AGV的转向、直行、原地旋转等动作，完全由两轮线速度差决定，核心运动关系满足：Δv = v_R - v_L其中，Δv为两轮线速度差，v_L、v_R分别为左、右侧驱动轮线速度。当v_R = -v_L时，AGV可实现原地零半径旋转，旋转角速度ω满足：ω = (v_R - v_L) / L = 2v_R / LL为两轮中心距。
1.2 差速驱动轮技术优缺点核心优势
运动灵活性强：支持原地旋转、小半径转向，适配狭窄车间空间；
控制门槛低：对电机精度、伺服控制系统要求较低，无需独立转向机构；
成本优势显著：结构简单、零部件通用性高，整机BOM成本可控。
核心缺陷
定位精度不足：两轮转速误差、地面摩擦不均会累积偏差，无法满足高精度对接场景；
运动稳定性受限：高速转向时易出现侧滑，重载工况下轨迹偏差放大；
功能扩展性弱：单向/双向行驶需冗余配置驱动总成，无法实现全向运动。
1.3 差速驱动轮典型应用场景
中小载荷（≤500kg）、对定位精度要求较低的物料转运AGV；
早期单向循迹、牵引式物流台车AGV；
成本敏感型、简易自动化改造项目。
二、舵轮：驱动转向一体化的高端行走核心
AGV舵轮是驱动、转向、承载高度集成的一体化部件，是实现AGV全向行走的核心方案，也是高端AGV的标志性技术配置。
2.1 舵轮早期应用受限的核心技术原因
尺寸与高度壁垒：早期进口舵轮最小安装高度普遍偏高，而潜伏式AGV设计高度受限，载荷多集中于中小级别，尺寸不匹配导致无法适配。
功能需求匹配度低：早期汽车制造等场景以单向循迹为主，差速驱动即可满足需求；双向行驶虽需两套差速总成，但舵轮的全向优势尚未被充分认知。
国产化与成本壁垒：核心部件依赖进口，国内技术起步晚，中小企业应用成本高，市场普及度低。
2.2 舵轮核心技术优势
全向运动能力：独立转向与驱动一体化，支持360°连续转向，实现横移、斜行、原地旋转，从容应对极小空间作业。
运动精度高：集成伺服转向系统，重复定位精度可达±5mm以内，满足产线高精度对接。
结构集成度高：单舵轮可替代多组差速总成，简化底盘结构，释放宝贵内部空间。
负载适应性强：模块化设计覆盖轻载至大吨位AGV，工业级可靠性突出。
2.3 舵轮技术发展趋势与国产突破
以亿控智能为代表的国产舵轮厂商，通过持续技术攻关，已成功打破进口品牌的尺寸与性能壁垒。其推出的超低矮型舵轮，安装高度大幅压缩，完美适配主流潜伏式AGV的限高要求；同时采用模块化一体化设计，集驱动、转向、制动与绝对值编码器于一体，转向重复定位精度稳定控制在±0.5°以内，大幅降低了集成商的装配与调试难度。当前，小型化、模块化、高精度化已成为舵轮技术的主流演进方向。
2.4 舵轮典型应用场景
潜伏式全向AGV、顶升式AGV；
汽车制造、3C电子、新能源等高精度、小空间作业场景；
大吨位重载搬运AGV（载荷≥1000kg）。

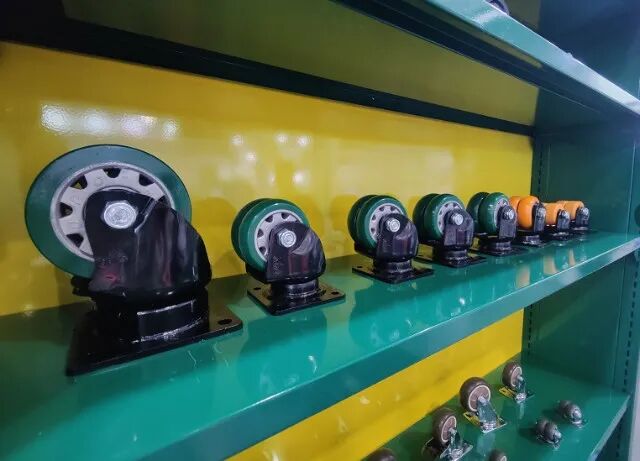

三、脚轮：AGV随动支撑的关键辅助部件
脚轮为无动力、无转向驱动的随动部件，承担承载、支撑与运动随动功能，是AGV行走系统的稳定性保障环节，其选型直接影响整机运行平顺性与寿命。
3.1 脚轮选型核心物理指标AGV脚轮选型需严格匹配底盘设计，核心指标包括：
安装高度：需保证脚轮与驱动轮/舵轮共面受力，高度差严格控制，避免单轮过载或悬空。
承载能力：单轮承载能力需满足总载荷在脚轮数量上的分配，并预留充足安全余量，以应对重载与冲击工况。
轮径与轮宽：轮径越大，越障能力越强、运行阻力越小；轮宽需匹配地面摩擦系数与承载需求。
旋转半径：底盘空间有限，需精确计算旋转半径，避免轮组干涉、碰撞。公式参考：R = √((d/2)² + h²)其中，d为轮体直径，h为安装高度。
3.2 脚轮选型技术要点
材质适配：聚氨酯轮适配洁净车间、降噪耐磨；橡胶轮适配粗糙地面、抓地力强；尼龙轮适配重载工况。
结构组合：固定脚轮保障直行稳定性，万向脚轮提升随动灵活性，需按需组合配置。
精度保障：轴承精度、轮体圆度直接影响运行噪音与轨迹偏差，工业级AGV需选用高精度深沟球轴承与精密轮体。
3.3 脚轮典型应用场景
所有AGV底盘的随动支撑；
轻载AGV全轮系方案中的主要承载件；
重载AGV的辅助承载与稳定性保障。
四、三大核心部件技术对比与选型指南
部件类型 | 运动能力 | 控制精度 | 成本水平 | 适配载荷 | 核心场景 |
|---|---|---|---|---|---|
| 差速轮 | 双向、原地旋转 | 中等 | 低 | ≤500kg | 低成本、低精度转运 |
| 舵轮 | 全向、360°转向 | 高 | 高 | 500kg~5000kg | 高精度、全向、重载 |
| 脚轮 | 随动、无动力 | 间接影响轨迹 | 极低 | 全载荷 | 辅助支撑、随动 |
选型核心原则
成本优先、精度要求低 → 差速轮 + 万向/固定脚轮；
空间狭小、精度要求高 → 舵轮 + 固定脚轮；
重载、大吨位 → 多舵轮并联 + 重载脚轮。
五、总结
AGV行走系统的技术迭代，本质是差速轮、舵轮、脚轮三大部件的性能升级与方案优化。差速轮以成本优势占据低中端市场，舵轮凭借全向、高精度特性成为高端AGV核心，脚轮则以支撑保障作用贯穿所有场景。在智能制造升级趋势下，以亿控智能为代表的国产舵轮技术正加速小型化、集成化、高精度化进程，差速驱动轮向低成本专用场景聚焦，脚轮则向高承载、低噪音、长寿命方向升级。三类部件的协同设计，仍是AGV整机性能提升的核心技术路径。
